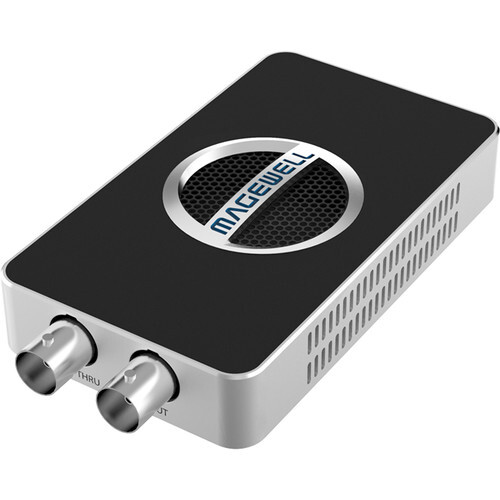

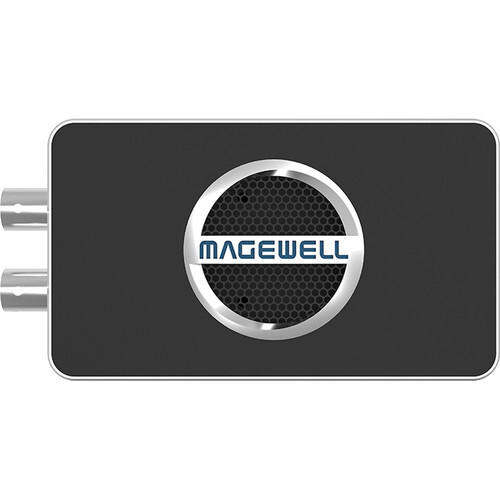

Устройство видеозахвата Magewell USB Capture SDI 4K Plus

Самовывоз:

Москва, Садовая-Черногрязская д.8 стр. 1

под заказ со склада 10* дн.

nobel

Доставка:

со склада 10* дн., при заказе до 14 ч

Основные характеристики:

Ключевые особенности

Захват до DCI 4K на свой компьютер
Поддержка RGB 4:4:4, YCbCr 4:4:4 и 4:2:2
6G-SDI Вход и петля через
3,5 мм аудиоввод-вывод (захват/выдержка)
Компьютерный интерфейс USB 3.0
Работает с Windows, Mac, Linux, Chrome
10-разовая/12-разовая глубина цвета
Способен работать 24/7
Масштабирование, несколько цветовых пространств и многое другое

Magewell USB Capture SDI 4K Plus подключается к компьютеру через USB-интерфейс и позволяет захватывать до сигнала разрешения 4K DCI (4096 x 2160) со встроенным аудио через вход 6G-SDI. Он также оснащен петлей 6G-SDI для локального мониторинга и 3,5-миллиметровым аудиовходом и выходом для захвата внешнего аудио и извлечения встроенного звука. Он совместим с операционными системами Windows, Mac, Linux и Chrome.

Карта предлагает различные функции обработки и другие функции, включая масштабирование и деинтерлейсинг разрешения. Он способен работать 24 часа в сутки, 7 дней в неделю, отображая состояние входа через светодиодный индикатор (холостой ход, входной сигнал заблокирован, сбой памяти или конфигурация ПЛИС).

Примечание:

Пожалуйста, используйте прилагаемый кабель Magewell USB 3.0, который является пользовательским аксессуаром. Использование любого другого аналогичного кабеля может вызвать проблемы с захватом и даже повредить устройство захвата.

Ключевые особенности

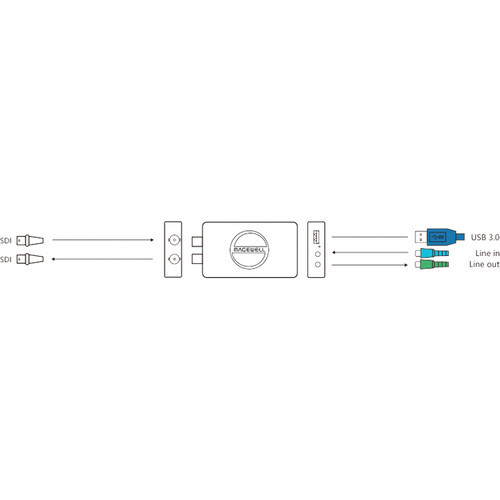

Вход и петля SDI, вход/выход аудио, компьютерный интерфейс USB 3.0
Захват сигналов 6G/2K/3G/HD/SD-SDI (до 4096 x 2160)
Совместимость с Windows, Mac, Linux и Chrome OS
Работа Plug-and-play
Поддержка протокола UVC
Масштабирование вверх/вниз
Деинтерлейсинг
Управление изображением
Различные выходные цветовые пространства
Прошивка обновляемая
Несколько устройств на одном хосте
Круглосуточная непрерывная работа

Включенная утилита USB Capture Utility V3

Настройка формата захвата
регулировка громкости звука
Зеркало и флип
Редактирование и импорт EDID
Обновление прошивки
Экспорт отчета о диагнозе
Другие функции, такие как обрезка, деинтерлейсинг и настройка имени устройства

Особенности SDI

Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 492 футов для HD-сигналов
Стандарты SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS/6G (SMPTE 2081)
Режимы 4K (4096 x 2160) и 2K (2048 x 1080)
RGB 4:4:4, YCbCr 4:4:4, выборка цветов YCbCr 4:2:2
10/12-битная глубина цвета
Извлечение идентификатора полезной нагрузки SMPTE 352
До 8 (моно) аудиоканалов на частоте 48 кГц
Извлечение аудиообразуемой информации и данных о состоянии канала
Ограниченная поддержка 3Gb-DS: можно захватить только первый поток
Ограниченная поддержка захвата первого канала двухканальных интерфейсов (YCbCr 4:2:2 10-битный 1080p 50/59.94/60: захватывается как 1080i 50/59.94/60; YCbCr 4:4:4 10-битный: захвачен как 4:2:2; RGB 4:4:4: R/B суб

Функции аналогового аудио

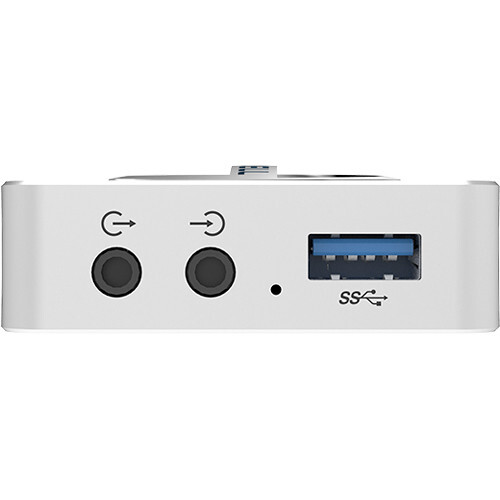

Извлеките встроенный SDI аудио и вывод через 3,5-миллиметровый несбалансированный линейный разъем
Захват аналогового аудио через 3,5-миллиметровую несбалансированную линию в разъеме

Форматы видеозахвата

Разрешение изображения до 4096 x 2160
Частота кадров захвата до 120 кадров в секунду (фактическая частота кадров захвата может быть ограничена пропускной способностью USB и внутренней рабочей частотой; типичная частота кадров захвата на контроллере Intel USB 3.0 выглядит следующим образом: 1920 x 1080 YUY2 со скоростью до 90 кадров в секунду и 3840 x 2160 NV12 со скоростью до 30 кадров в секунду)
NV12 и I420 4:2:0 8-разрядные (до 4096 x 2160)
YUY2 и UYVY 4:2:2 8-битный (до 4096 x 2160)
RGB24 и RGB32 4:4:4 8-разрядные (до 2048 x 2160)
Форматы захвата по умолчанию - YUY2 и NV12; больше форматов захвата можно установить с помощью прилагаемого программного обеспечения USB Capture Utility

Особенности обработки видео

Конвейеры обработки видео с пропускной способностью обработки 640 мегапикселей
Обрезка
Масштабирование
Преобразование частоты кадров
Вертикальный флип и зеркало

Деинтерлейсинг видео

Пплетение
Смешайте верхнее и нижнее поля
Только верхние поля
Только нижнее поле

Соотношение сторон Конвертация

Автоматический или ручной выбор входного соотношения сторон
Автоматический или ручной выбор пропорций захвата
Три режима преобразования соотношения сторон: игнорировать (анаморфотные), обрезки или отполняющие (буквенница или столб)

Преобразование цветовых форматов

Автоматический или ручной выбор формата входного цвета и диапазона квантования
Автоматический или ручной выбор цветового формата захвата, диапазона квантования и диапазона насыщенности
Поддержка цветовых форматов RGB, YCbCr 601 и YCbCr 709
Поддержка ограниченного или полного диапазона квантования
Поддержка ограниченного, полного и расширенного диапазона насыщения цветовой гаммы

Несколько устройств на одном компьютере

Подключите несколько устройств к одной системе
Установите серийный номер устройства в качестве имени устройства, отображаемого в системе, с помощью утилиты USB Capture Utility

SDK

USB Capture SDK предоставляет функции, включая извлечение состояния сигнала, конфигурацию захвата и т. д.

Технические Характеристики Magewell 32100

Поддерживаемые операционные системы	Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 и x64) OS X 10.9 - 10.11 macOS 10.12 Linux x (Ubuntu 12.04 - 16.10, CentOS 7) Chrome ОС
Поддерживаемое разрешение	До 4096 x 2160
Поддерживаемая скорость отбора проб	RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2

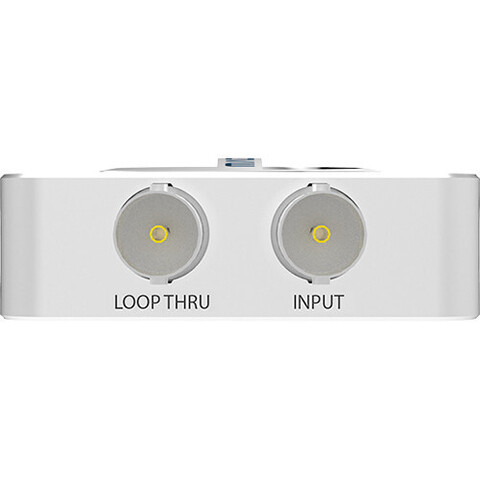

Вход	1 x 6G/2K/3G/HD/SD-SDI на BNC 1 аудиоразъем 3,5 мм
Выход	1 x Цикл 6G/2K/3G/HD/SD-SDI на BNC 1 аудиоразъем 3,5 мм
Интерфейс хоста	1 x USB 3.0
Стандарты SDI	SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS/6G (SMPTE 2081)
Глубина цвета	10-бит/12-бит
Форматы видеозахвата	До 4096 x 2160 Частота кадров до 120 кадров в секунду (фактическая частота кадров захвата может быть ограничена пропускной способностью USB и внутренней рабочей частотой; типичная частота кадров захвата на контроллере Intel USB 3.0: 1920 x 1080 YUY2 со скоростью до 90 кадров в секунду и 3840 x 2160 NV12 с частотой до 30 кадров в секунду) NV12 и I420 4:2:0 8-разрядные (до 4096 x 2160) YUY2 и UYVY 4:2:2 8-битный (до 4096 x 2160) RGB24 и RGB32 4:4:4 8-разрядные (до 2048 x 2160) Форматы захвата по умолчанию - YUY2 и NV12
Аудио	До 8 (моно) каналов на частоте 48 кГц
Поддерживаемые API	Окна: Прямое шоу Wave API/DirectSound/WASAPI Linux: В4Л2 АЛСА OS X/macOS Быстрое время Фонд AV
Поддерживаемое программное обеспечение	ВЛК Виртуальный дубляж OBS XSplit vMix ВидБластер Wirecast Кодировщик Microsoft Media Кодировщик Adobe Flash Media Любое другое программное обеспечение для кодирования или потоковой передачи на основе DirectShow, V4L2, QuickTime, AV Foundation
Потребляемая мощность	Максимальный ток 5 В: 0,86 А Максимальная потребляет мощность: 4,3 Вт
Рабочая температура	От 32 до 122 °F (от 0 до 50 °C)
Температура хранения	От -4 до 158°F (от -20 до 70 °C)
Относительная влажность	От 5 до 90% без конденсации
Размеры	4,4 x 2,2 x 0,7 дюйма (11,1 x 5,7 x 1,7 см)
