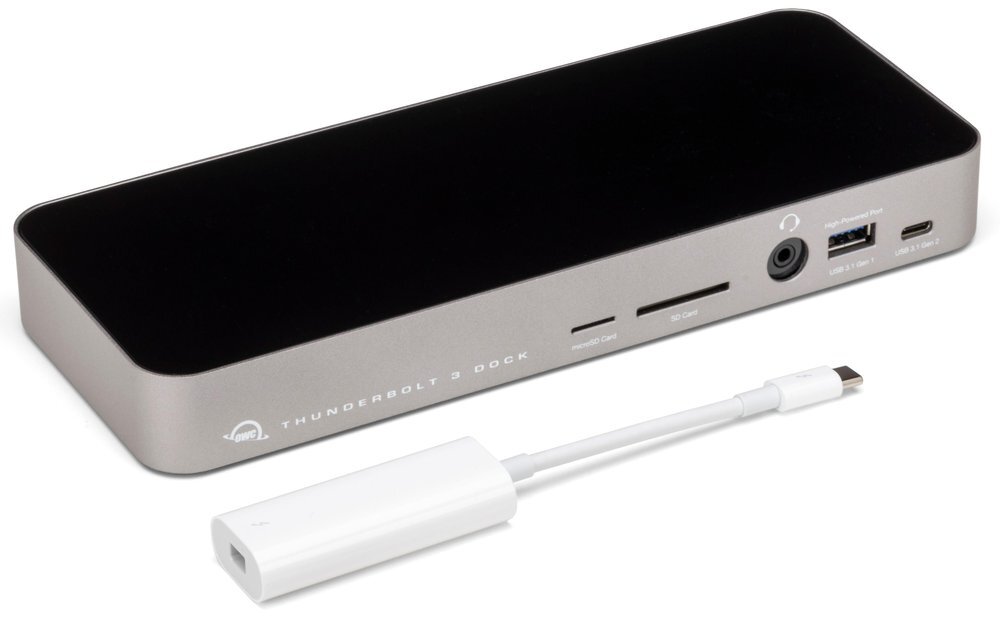

Решение по подключению OWC Thunderbolt 2 Dock Solution с адаптером Apple

Поддержка дисплея

• До одного дисплея 5K при 60 Гц,
• или два дисплея 4K при 60 Гц

Поддержка дисплея по портам

• Thunderbolt 3: до 5K @ 60Hz через собственный дисплей Thunderbolt 3 или 4K @ 60Hz через дисплей Thunderbolt или адаптер дисплея USB-C
• Mini DisplayPort 1.2: до 4K при 60 Гц

Чипсет

• Thunderbolt 3 - Intel JHL6540
• USB Type-C - ASMedia ASM1142
• USB Type-A - Fresco Logic FL1100EX (x2)
• Ethernet - Intel i210
• S/PDIF Audio - C Media CM6533

Скорость Ethernet (RJ-45)

• 1 Гбит/с "Гигабит" (1000BASE-T)
• 100 Мбит/с (100BASE-T)
• 10 Мбит/с (10BASE-T)

Поддержка Jumbo Frame

• ДА

Совместимость с Mac OS

• macOS 13.x Вентура
• macOS 12.x Монтерей
• macOS 11.x Big Sur
• macOS 10.15 Каталина
• macOS 10.14 Мохаве
• macOS 10.13 High Sierra
• macOS 10.12 Sierra

Совместимость с ОС ПК

• Виндовы 11
• 32-разрядная версия Windows 10
• 64-разрядная версия Windows 10
• Windows Server 2016

Требуется драйвер

• Скачать драйвер
• Для совместимости с Apple SuperDrive и USB-клавиатурой Apple требуется мощная поддержка USB, а также для обеспечения высокоскоростной зарядки Apple iPad, iPhone и других мощных устройств. Чтобы включить мощную поддержку USB, пожалуйста, загрузите соответствующее приложение и комплект драйверов.

Требования к хост-порту

• Порт Thunderbolt 2/Thunderbolt1 или порт Thunderbolt (USB-C)

Источник питания

• Внешний универсальный источник питания с автоматическим переключением UL

Вход переменного тока

• 120-240 В, 50-60 Гц, 2,5 А

Выход постоянного тока

• +20 В, 9А

Мощность

• 180 Вт

Внешний адаптер питания

• ДА

Поставка электроэнергии

• Хост-порт Thunderbolt 3 обеспечивает мощность хост-компьютера мощностью до 85 Вт1

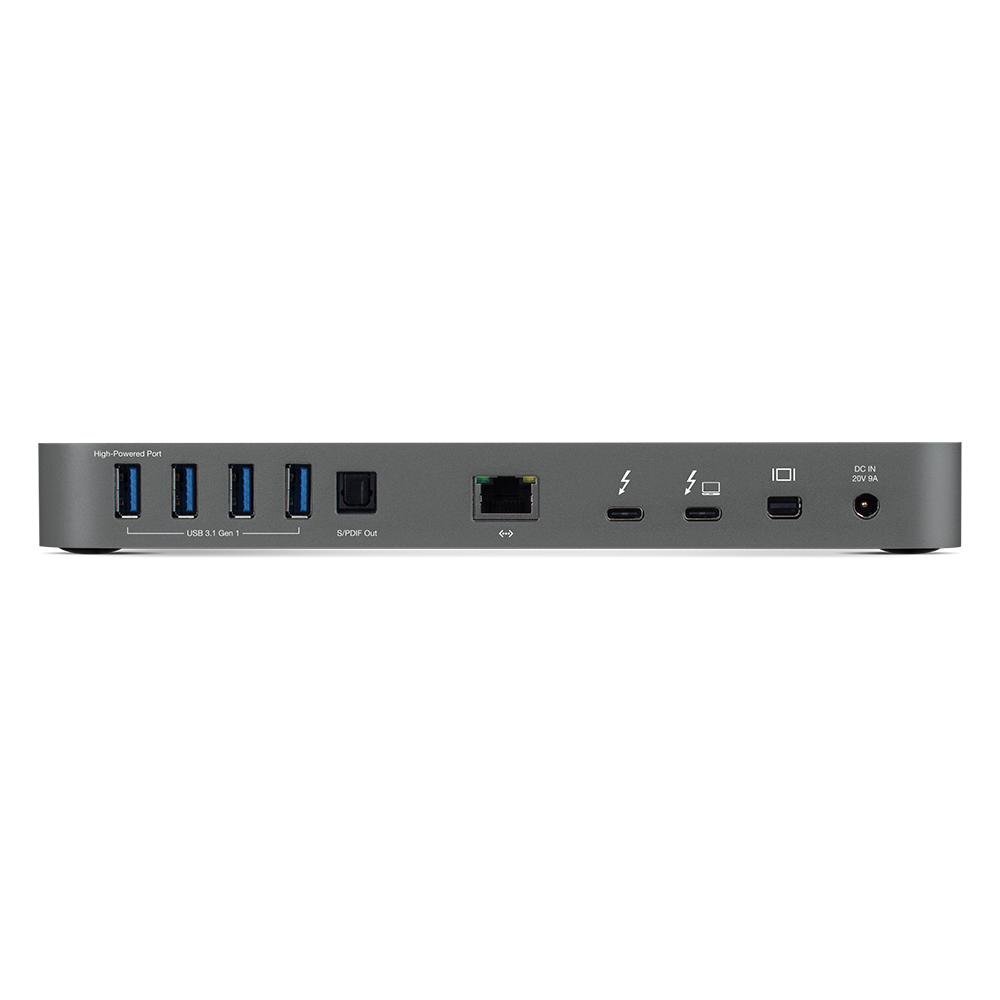

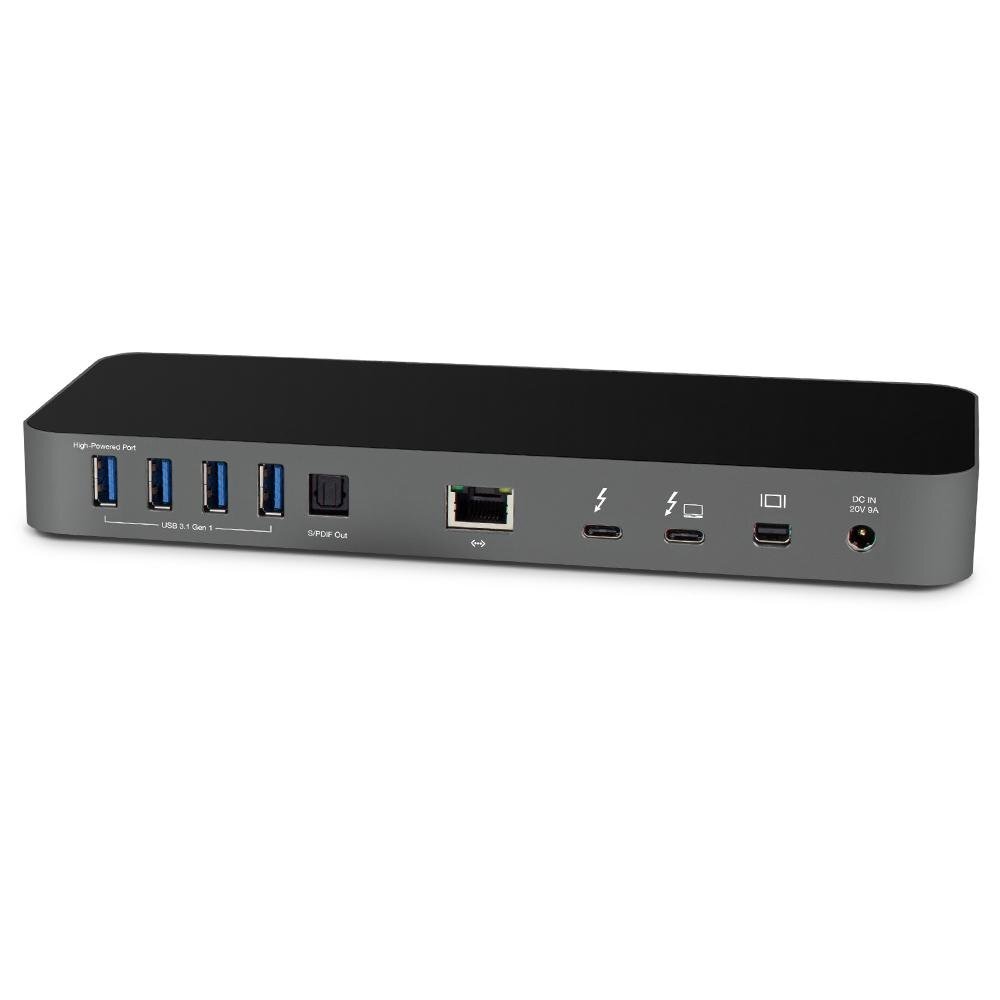

Порты устройств

• (1) Хост-порт - Thunderbolt 3 (USB-C) до 40 Гбит/с (5000 МБ/с)
• (1) Порт Thunderbolt 3 (USB-C)
• (1) Порт USB 3.2 Gen 2 Type-C до 10 Гбит/с (1250 МБ/с) - USB 2.0/3.0 обратно совместим
• (5) Порты USB 3.2 Gen 1 Type-A со считыватью до 600 МБ/с
• (1) Порт Mini DisplayPort
• (1) Порт Gigabit Ethernet (GbE) RJ-45
• (1) Цифровой аудиовыход S/PDIF
• (1) 3,5-миллиметровый стерео аудиовход/выход комбинированный порт

Слоты для карт памяти

• (1) microSD
• (1) Безопасный цифровой (SD)

Слот безопасности

• Нет

Цвет корпуса

• Шасси: Space Gray
• Обложки: черные

Материал корпуса

• Шасси: Алюминий
• Крышки: Поликарбонат

Размеры

• Высота: 2,5 см (1,0 дюйма)
• Длина: 8,9 см (3,5 дюйма)
• Ширина: 23,0 см (9,1 дюйма)

Вес

• 500,0 г (1,10 фунта)

Дополнительные порты

• нет

Сертификация

• CE
• ФКК

Соответствует RoHS

• ДА

Высота

• Работает: от -304,8 м до 3048,0 м (от -1000 до 10 000 футов)
• Неработает: от -304,8 м до 12 192,0 м (от -1000 до 40 000 футов)

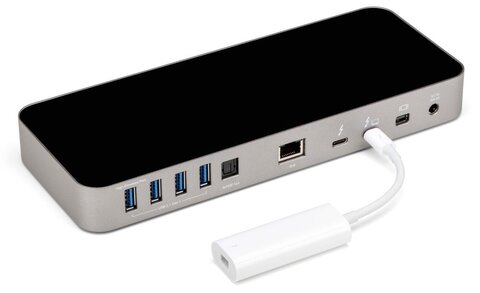

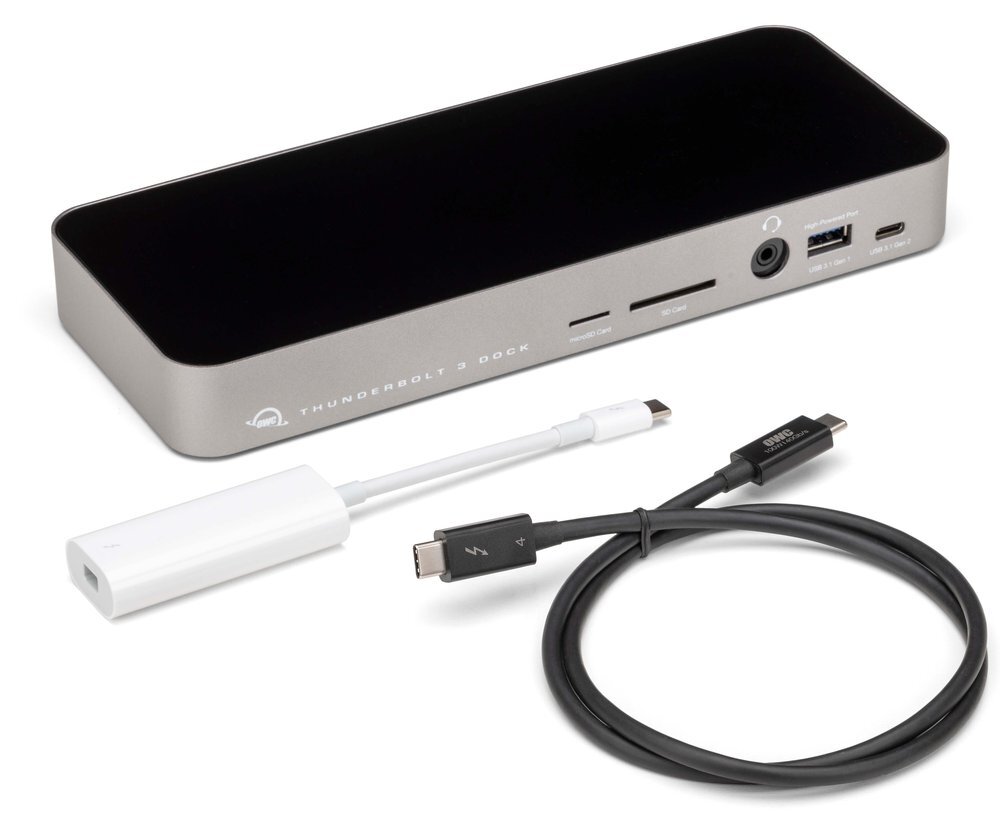

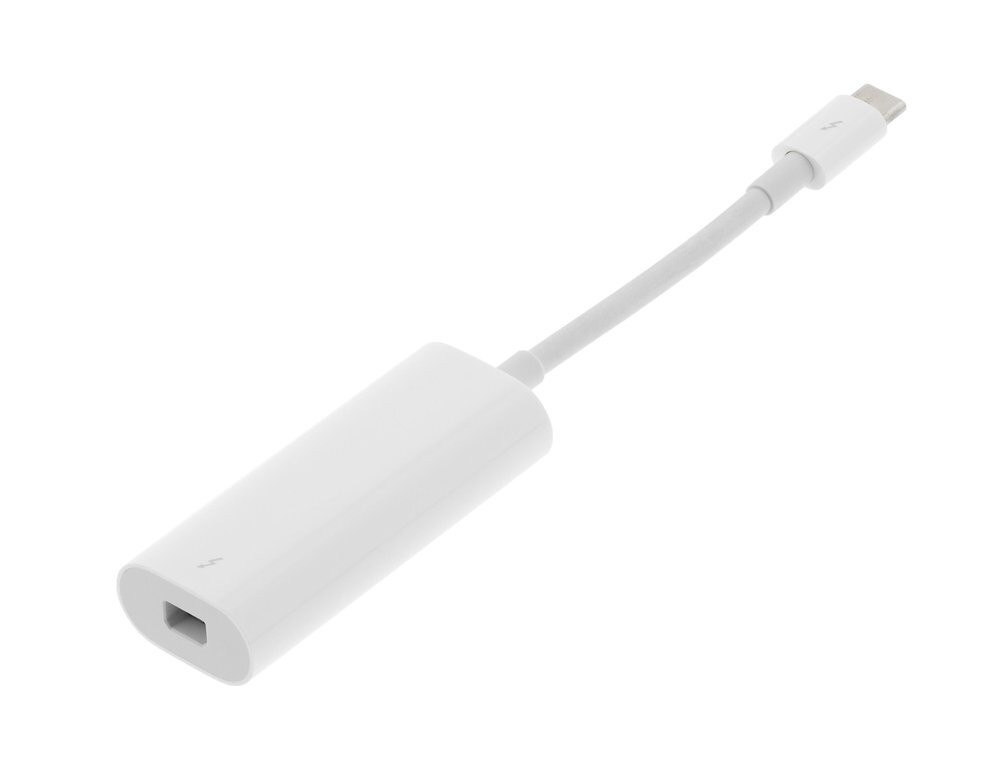

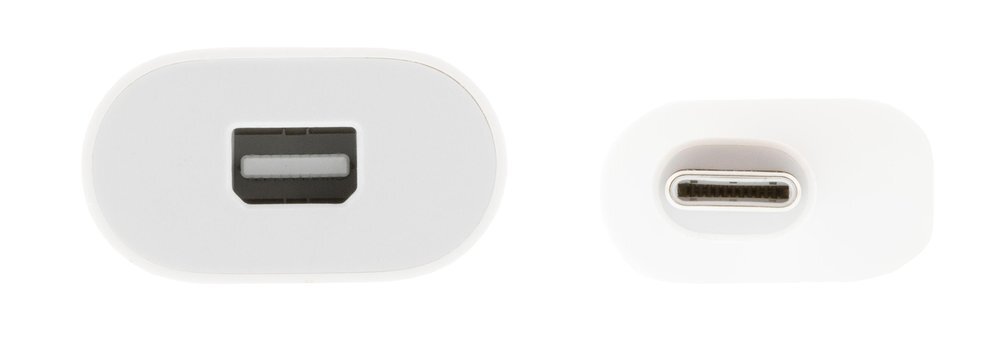

1. Для подключения док-станции Thunderbolt 3 к хост-компьютеру с Thunderbolt 2/Thunderbolt через прилагаемый адаптер Apple Thunderbolt 3 (USB-C) к Thunderbolt 2 (mDP) требуется кабель Thunderbolt 2 (доступен отдельно). Это соединение обеспечивает передачу данных на скорости Thunderbolt 2 (до 20 Гбит/с), но не поддерживает зарядку ноутбука.
2. Как считыватель SD-карт, так и устройство чтения карт micro SD управляются одним и тем же чипсетом. Это означает, что одновременно можно использовать только один.
3. Для двух дисплеев требуется собственный дисплей Thunderbolt 3 или соответствующий адаптер Thunderbolt 3. Две настройки 4K будут работать с разной частотой обновления в зависимости от того, какая ОС и типы подключений используются.
4. Поддержка двух дисплеев, включая доступное разрешение и частоту обновления, зависит от оборудования и драйверов хоста. Модели Apple silicon M1 Pro, M1 Max и M1 Ultra Mac, модели Mac на базе Apple Intel и ПК Thunderbolt 4 могут поддерживать до двух дисплеев с частотой до 4K @ 60 Гц через Thunderbolt. Модели Apple silicon M1 и M2 Mac могут поддерживать один внешний дисплей с разрешением до 4K при 60 Гц через Thunderbolt.
5. Следующие модели Apple silicon M1 и M2 Mac поддерживают один дисплей через порт Thunderbolt:
   - MacBook Pro (13 дюймов, M1, 2020 г.) - MacBookPro17,1
   - MacBook Pro (13 дюймов, M2, 2022 г.) - Mac14,7
   - MacBook Air (M1, 2020) - MacBookAir10,1
   - MacBook Air (M2, 2022) - Mac14,2
   - Mac mini (M1, 2020) - Macmini9,1
6. Следующие модели Mac имеют DisplayPort 1.4, но предлагают только частичную поддержку DisplayPort 1.4, ограничивая разрешение (например) 5K или 6K при 60 Гц. Изучите спецификации дисплея Apple для вашего конкретного Mac, чтобы определить максимальное поддерживаемое разрешение и глубину цвета:
   - MacBook Pro (15 дюймов, 2018 г.) - MacBookPro15,1
   - MacBook Pro (13 дюймов, 2018 г., четыре порта Thunderbolt 3) - MacBookPro15,2
   - MacBook Pro (13 дюймов, 2019 г., четыре порта Thunderbolt 3) - MacBookPro15,2
   - MacBook Pro (15 дюймов, 2019 г.) - MacBookPro15,1 и MacBookPro15,3
   - MacBook Pro (13 дюймов, 2019 г., два порта Thunderbolt 3) - MacBookPro15,4
   - MacBook Pro (16 дюймов, 2019 г.) - MacBookPro16,1 и MacBookPro16,4
   - MacBook Pro (13 дюймов, 2020 г., четыре порта Thunderbolt 3) - MacBookPro16,2
   - MacBook Pro (13 дюймов, 2020 г., два порта Thunderbolt 3) - MacBookPro16,3
   - MacBook Air (с дисплеем Retina, 13 дюймов, 2018 г.) - MacBookAir8,1
   - MacBook Air (с дисплеем Retina, 13 дюймов, 2019 г.) - MacBookAir8,2
   - MacBook Air (с дисплеем Retina, 13 дюймов, 2020 г.) - MacBookAir9,1
   - iMac (с дисплеем Retina 5K, 27 дюймов, 2019 г.) - iMac 19,1
   - iMac (с дисплеем Retina 4K, 21,5 дюйма, 2019 г.) - iMac19,2
   - iMac (с дисплеем Retina 5K, 27 дюймов, 2020 г.) - iMac20,1 и iMac20,2
   - Mac mini (2018) - Macmini8,1
   - Mac Pro (2019) - MacPro7,1
   - Mac Pro (Стоешок, 2019) - MacPro7,1
7. Конфигурации двух дисплеев возможны с Mac mini через дополнительный встроенный порт HDMI 2.0.
8. Порт Thunderbolt (USB-C), обращенный назад, поддерживает подключение USB до 10 Гбит/с. Передний порт USB-C поддерживает подключение USB до 8 Гбит/с.
9. Подключенные диски могут отображать неправильный значок рабочего стола и не могут быть извлекаться через Dock Ejector при подключении через (2) задние правые порты USB 3.2 Type-A.
10. OWC Dock Ejector разработан для продуктов OWC. Сторонние концентраторы и док-станции не поддерживаются.
11. Записанное воспроизведение ввода звука будет тихим. Регулировка громкости ввода в Системных настройках не улучшает мягкость воспроизведения записи. Подключение желаемого входа непосредственно к компьютерной системе улучшит записанный звуковой ввод.
12. Требуется обновление прошивки для использования OWC Thunderbolt 3 Dock с программным обеспечением OWC Innergize. Это обновление прошивки доступно в Руководстве по поддержке док-станции OWC Thunderbolt 3.
